Todo lo que necesitas saber sobre el cuadro eléctrico en tu vivienda

El cuadro eléctrico es el componente más importante de la instalación de tu hogar, ya que garantiza que la energía fluya de forma segura hacia cada estancia, enchufe y electrodoméstico. Para asegurar esta protección, debemos entender su configuración y mantenerlo actualizado según la normativa vigente.

Una instalación bien gestionada y en óptimas condiciones es el primer paso para realizar un gasto responsable y mantener tu vivienda protegida de cortocircuitos o sobrecargas. Al fin y al cabo, este sistema es el encargado de organizar y distribuir la energía a través de los diferentes circuitos, y un fallo o incidencia en su interior puede dejar tu hogar totalmente a oscuras. Por eso, al mudarte a una casa nueva, revisar que la tradicional «caja de los plomos» esté en regla es un trámite tan esencial como contratar primera tarifa de la luz para empezar a tener suministro.

¿Qué es un cuadro eléctrico y para qué sirve?

Definido de forma concreta, es el núcleo de cualquier instalación energética doméstica. Este panel, que por ley se ubica en un lugar accesible, central y seguro (habitualmente cerca de la puerta de entrada), protege la red interna y a los residentes de posibles sobrecargas, picos de tensión o fallos derivados de los aparatos enchufados.

En definitiva, el cuadro de la luz de una vivienda actúa como el cerebro operativo de todo el sistema. Sirve para cortar el suministro de forma general o por zonas específicas cuando hay un peligro, evitando incendios o averías mayores. Conocer las partes de un cuadro eléctrico no solo te da seguridad, sino que te facilitará mucho las cosas a la hora de saber cómo entender tu tarifa de la luz, ya que conceptos como la potencia contratada están directamente vinculados a los interruptores que saltan en este cuadro.

Tipos de cuadros eléctricos

No todas las casas tienen las mismas necesidades energéticas, por lo que existen diferentes formatos adaptados a cada nivel de consumo. Los más habituales son:

• Monofásicos: son los más comunes y los que se suelen instalar en la inmensa mayoría de los pisos y hogares de España. Gestionan una única corriente alterna (habitualmente de 220-230V), ideal para el consumo de electrodomésticos estándar y la iluminación del día a día.
• Trifásicos: se utilizan en viviendas muy grandes, chalets con piscina climatizada, ascensores o maquinaria industrial que requieren potencias muy elevadas (normalmente superiores a 15 kW). Dividen la energía en tres fases distintas.
• Auto-rearmables: incorporan tecnología inteligente que vuelve a «subir los plomos» automáticamente si el corte ha sido por un pico de tensión temporal y no por una avería real. Son perfectos para segundas residencias o viviendas con alarmas y neveras que no pueden quedarse sin corriente si hay una tormenta.
• Premontados: vienen ya cableados y ensamblados de fábrica con las protecciones estándar. Facilitan enormemente el trabajo del instalador, aunque son menos personalizables.

Componentes principales de un cuadro eléctrico

Si abres la tapa de tu cuadro de luz, verás una serie de palancas alineadas. Lejos de ser un caos, el panel está compuesto por diferentes áreas perfectamente estructuradas. Las más comunes son:

• Interruptor General Automático (IGA): es el jefe de la instalación. Su función es proteger la red de cortocircuitos y sobrecargas. Si el consumo de la casa supera la capacidad máxima que pueden soportar los cables de tu instalación, el IGA salta y corta toda la corriente de golpe para evitar que se quemen.
• Interruptor Diferencial (ID): es el salvavidas de la casa. Este cuadro diferencial eléctrico se reconoce fácilmente porque tiene un pequeño botón de test (suele poner una «T»). Su función es proteger a las personas: si detecta una fuga de corriente (por ejemplo, si la lavadora deriva electricidad a su chapa metálica y tú la tocas), corta la luz en milisegundos para evitar que sufras una descarga o calambre.
• Pequeños Interruptores Automáticos (PIA): son las palancas más numerosas. Cada PIA del cuadro electrico controla y protege un circuito independiente de la casa (uno para la luz del salón, otro para los enchufes de la cocina, otro para el horno, etc.). Sirven para desconectar zonas específicas sin dejar a toda la vivienda a oscuras si hay que hacer un arreglo.
• Interruptor de Control de Potencia: el famoso ICP es el encargado de vigilar que no superes la potencia que tienes contratada con tu compañía. Si enciendes la lavadora, el horno y el aire acondicionado a la vez y te pasas de tu límite, este interruptor saltará. Ojo, en los hogares actuales, este componente ya no está físicamente en la caja de casa, sino que viene integrado de serie dentro de los nuevos contadores digitales inteligentes.

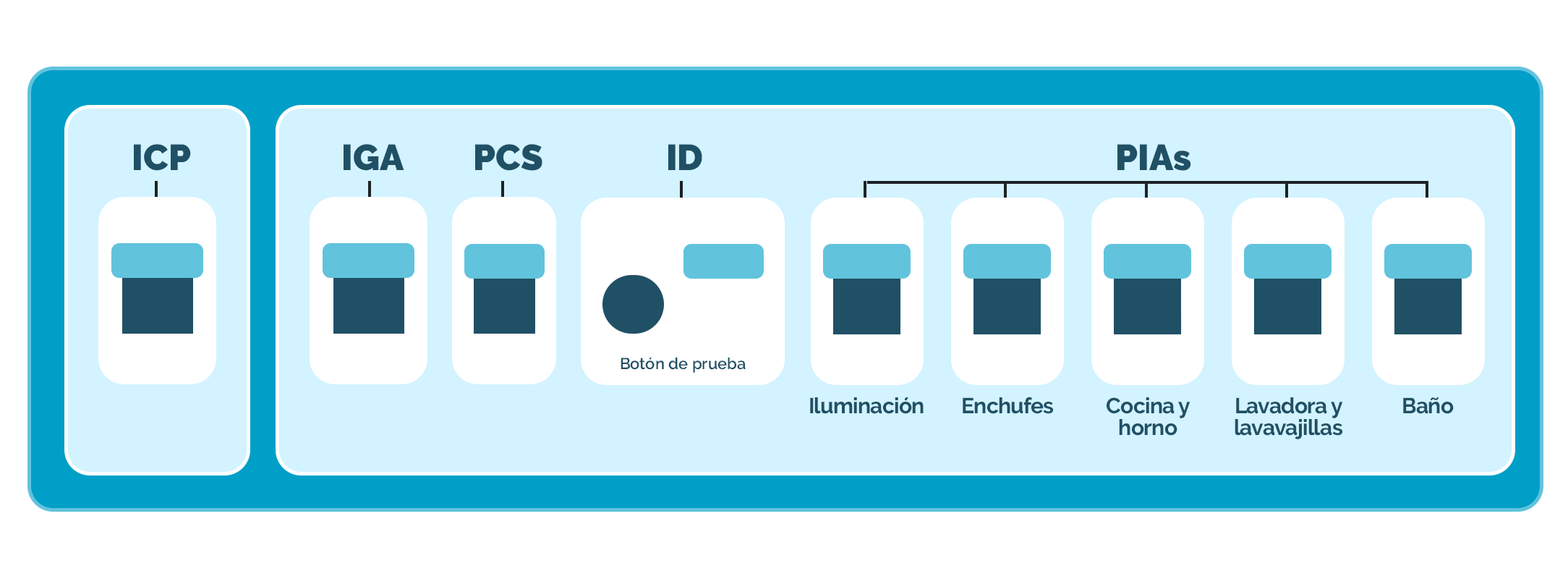

Esquema básico de un cuadro eléctrico

Para entender de un vistazo cómo fluye la energía, es muy útil visualizar el esquema de cuadro eléctrico de una vivienda. Cada circuito tiene un orden lógico de protección que va desde el interruptor general hasta el enchufe final de la pared.

A continuación, te explicamos qué incluye cada esquema y qué tipo de viviendas lo tienen:

• Esquema para vivienda básica: Es el diseño perfecto para pisos o casas de tamaño estándar con consumos eléctricos moderados. Incluye un IGA, un único Interruptor Diferencial (ID) que protege toda la casa, y un mínimo de cinco PIAs básicos para distintos circuitos independientes (luces, enchufes de uso general, horno/vitrocerámica, lavadora/lavavajillas, y enchufes de los cuartos húmedos como el baño y la cocina).
• Esquema con dos diferenciales: Muy recomendado (y obligatorio en instalaciones nuevas) para viviendas modernas, reformadas o de mayor tamaño. Mejora drásticamente la seguridad y la comodidad al dividir los circuitos en dos bloques. Si hay una avería en un enchufe y salta un diferencial, el resto de la casa (como la nevera o las luces) seguirá teniendo corriente gracias al segundo diferencial.
• Esquema para vivienda unifamiliar: Está diseñado para casas grandes, adosados o chalets con necesidades complejas. Suelen tener un cuadro principal y subcuadros secundarios en otras plantas o en el garaje. Puede incluir sistemas trifásicos o monofásicos según el consumo, y cuenta con protecciones extra para el aire acondicionado, motores de puertas o puntos de recarga para coches eléctricos.

Normativa sobre cuadros eléctricos en viviendas

Tener la caja de luz en buen estado no es solo una cuestión de confort, sino una obligación legal. Todo se rige por el Reglamento Electrotécnico de Baja Tensión (REBT). Esta estricta normativa se complementa con otras normas UNE (Una Norma Española) que especifican los detalles técnicos de los diferentes componentes y sistemas para asegurar que no haya ningún riesgo de electrocución o incendio en el hogar.

Estos son los requisitos legales y de seguridad imprescindibles en la normativa cuadro eléctrico de vivienda:

• Ubicación estratégica: No se puede esconder en cualquier rincón o dentro de un armario ropero. Por ley, debe instalarse lo más cerca posible de la puerta de entrada, a una altura concreta sobre el suelo (entre 1,4 y 2 metros) para que los niños no lleguen, pero los adultos puedan maniobrar rápido en caso de emergencia. Tampoco puede instalarse en baños, cocinas, terrazas o dormitorios.
• Certificación y protección: Todos los componentes deben llevar el marcado CE europeo y la caja exterior debe tener un grado de protección adecuado contra el polvo y la humedad.
• Dimensionamiento eléctrico: Los cables y los interruptores deben estar calculados al milímetro según la potencia máxima admisible de la vivienda.
• Elementos de corte obligatorios: Es obligatorio contar con un IGA y, como mínimo, un interruptor diferencial de alta sensibilidad (30 mA) para proteger a las personas.
• Seguridad por circuitos: La normativa exige separar las líneas. No puedes tener las luces del cuarto de baño enganchadas al mismo cable que alimenta el horno eléctrico.
• Documentación e identificación: Cada palanca (PIA) debe estar correctamente etiquetada (con pegatinas o rotulada) para que cualquier persona sepa qué parte de la casa está cortando. Además, la instalación debe contar con su correspondiente Boletín Eléctrico (CIE) actualizado.
• Mantenimiento preventivo: Los técnicos recomiendan pulsar el botón «T» del diferencial una vez al mes para comprobar que el salto mecánico contra descargas funciona correctamente.

Preguntas frecuentes sobre cuadros eléctricos

1

¿Qué partes componen un cuadro eléctrico?

De forma resumida, los elementos de un cuadro eléctrico siempre incluyen un Interruptor General (IGA) que protege la instalación de calentamientos, un Diferencial (ID) que protege a las personas de calambres o fugas, y los Pequeños Interruptores Automáticos (PIAs) que dividen la corriente por habitaciones o electrodomésticos. Además, las instalaciones nuevas incorporan un protector contra sobretensiones para evitar que se frían tus aparatos si cae un rayo o hay un pico fuerte en la red de la calle.

2

¿Qué esquema necesito para mi vivienda?

Dependerá de los metros cuadrados y de los aparatos que tengas en tu hogar. Para un piso normal, el esquema cuadro eléctrico de una vivienda de electrificación básica (5 circuitos y un diferencial) es suficiente. Si tu casa es grande, tiene aire acondicionado centralizado, secadora independiente o calefacción eléctrica, necesitarás un grado de electrificación elevado, con dos o más diferenciales y hasta 12 circuitos separados.

3

¿Qué es un cuadro eléctrico monofásico y trifásico?

El monofásico canaliza la electricidad a través de una sola corriente (fase) y es el que tienen el 90 % de las familias en España. El trifásico divide la energía en tres corrientes distintas para soportar aparatos industriales o potencias altísimas sin colapsar. Esta protección del cableado es exactamente la misma independientemente de si estás pagando tu energía en el mercado libre o regulado.

4

¿Qué significa C1, C2, C3, C4, C5 en electricidad?

Son las etiquetas oficiales que la normativa exige poner a los circuitos (PIAs) en un cuadro eléctrico de vivienda básico para identificarlos:

• C1: Iluminación (las luces de los techos de toda la casa).
• C2: Tomas de corriente de uso general (enchufes normales) y nevera.
• C3: Enchufes de gran potencia exclusivos para el horno y la vitrocerámica.
• C4: Línea exclusiva para la lavadora, el lavavajillas y el termo eléctrico.
• C5: Enchufes de los cuartos de baño y zonas auxiliares de la encimera de la cocina.
